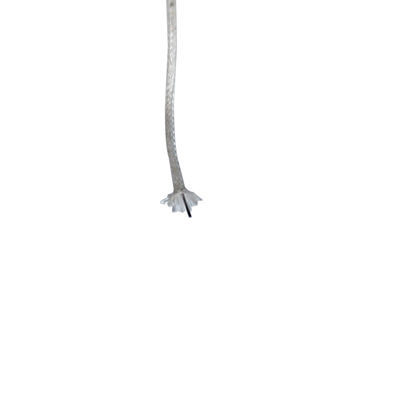

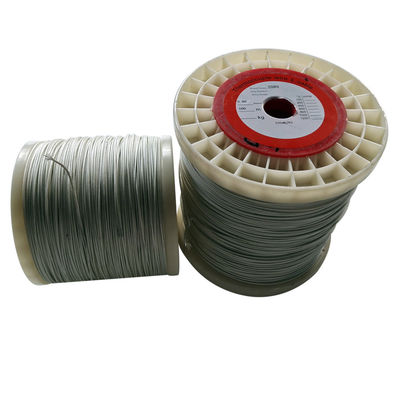

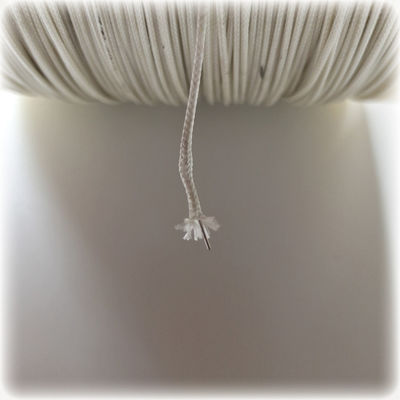

고온 K형 케이블 | 2*0.6mm 연선 | ANSI MC96.1 | -270°C ~ 1372°C
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| 지휘자: | +크로멜, -알루멜 | 지휘자 직경: | 20AWG, 16AWG |
|---|---|---|---|
| 단열재: | 유리체 실리카 | 재킷 소재: | 유리체 실리카 |
| 색상: | 하얀색 | 패키지: | 1000ft/roll |
| 기준: | ANSI96.1 또는 IEC 584-2 |
고온 K급 케이블 | 2*0.6mm 꼬임쌍선 | ANSI MC96.1 | -270°C ~ 1372°C
사양:
1. 스타일: 보상 와이어
2. 열전대 J 와이어
열전대 J 와이어 분류
1. 열전대 레벨(고온 레벨). 이 유형의 열전대 와이어는 주로 열전대 K, J, E, T, N 및 L 및 기타 고온 감지기, 온도 센서 등에 적합합니다.
2. 보상 와이어 레벨(저온 레벨). 이 유형의 열전대 와이어는 주로 S, R, B, K, E, J, T, N 및 L 유형의 다양한 열전대, 가열 케이블, 제어 케이블 등의 보상 케이블 및 연장 와이어에 적합합니다.
열전대 종류 및 지수
| 열전대 종류 및 지수 | ||
| 종류 | 유형 | 측정 범위(°C) |
| NiCr-NiSi | K | -200-1300 |
| NiCr-CuNi | E | -200-900 |
| Fe-CuNi | J | -40-750 |
| Cu-CuNi | T | -200-350 |
| NiCrSi-NiSi | N | -200-1300 |
| NiCr-AuFe0.07 | NiCr-AuFe0.07 | -270-0 |
3. 유리 섬유 절연 열전대 와이어의 치수 및 공차
치수 / 공차 mm): 4.0+/-0.25
열전대 와이어의 색상 코드 및 초기 보정 허용 오차:
| 열전대 유형 | ANSI 색상 코드 | 초기 보정 허용 오차 | ||||
| 와이어 합금 | 보정 | +/- 도체 |
자켓 | 온도 범위 | 표준 제한 |
특수 제한 |
| 철(+) vs. 콘스탄탄(-) |
J | 흰색/빨간색 | 갈색 | 0°C ~ +285°C 285°C ~ +750°C |
±2.2°C ± .75% |
±1.1°C ± .4% |
| 크로멜(+) vs. 알루멜(-) |
K | 노란색/빨간색 | 갈색 | -200°C ~ -110°C -110°C ~ 0°C 0°C ~ +285°C 285°C ~ +1250°C |
± 2% ±2.2°C ±2.2°C ± .75% |
±1.1°C ± .4% |
| 구리(+) vs. 콘스탄탄(-) |
T | 파란색/빨간색 | 갈색 | -200°C ~ -65°C -65°C ~ +130°C 130°C ~ +350°C |
± 1.5% ±1°C ± .75% |
± .8% ± .5°C ± .4% |
| 크로멜(+) vs. 콘스탄탄(-) |
E | 보라색/빨간색 | 갈색 | -200°C ~ -170°C -170°C ~ +250°C 250°C ~ +340°C 340°C+900°C |
± 1% ±1.7°C ±1.7°C ± .5% |
±1°C ±1°C ± .4% ± .4% |
연장 와이어의 색상 코드 및 초기 보정 허용 오차:
| 연장 유형 | ANSI 색상 코드 | 초기 보정 허용 오차 | ||||
| 와이어 합금 | 보정 | +/- 도체 |
자켓 | 온도 범위 | 표준 제한 |
특수 제한 |
| 철(+) vs. 콘스탄탄(-) | JX | 흰색/빨간색 | 검정색 | 0°C ~ +200°C | ±2.2°C | ±1.1°C |
| 크로멜(+) vs. 알루멜(-) | KX | 노란색/빨간색 | 노란색 | 0°C ~ +200°C | ±2.2°C | ±1.1°C |
| 구리(+) vs. 콘스탄탄(-) | TX | 파란색/빨간색 | 파란색 | -60°C ~ +100°C | ±1.1°C | ± .5°C |
| 크로멜(+) vs. 콘스탄탄(-) | EX | 보라색/빨간색 | 보라색 | 0°C ~ +200°C | ±1.7°C | ±1.1°C |
PVC-PVC 물리적 특성:
| 특성 | 절연 | 자켓 |
| 마모 저항 | 양호 | 양호 |
| 절단 저항 | 양호 | 양호 |
| 수분 저항 | 우수 | 우수 |
| 납땜 인두 저항 | 불량 | 불량 |
| 사용 온도 | 105ºC 연속 150ºC 단일 |
105ºC 연속 150ºC 단일 |
| 화염 테스트 | 자기 소화성 | 자기 소화성 |
