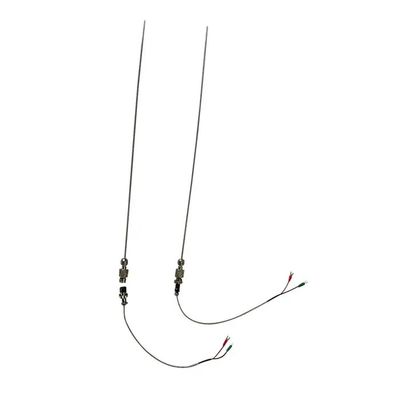

K 타입 열전대 광물 절연 SS304 외장 연장 케이블 빠른 응답

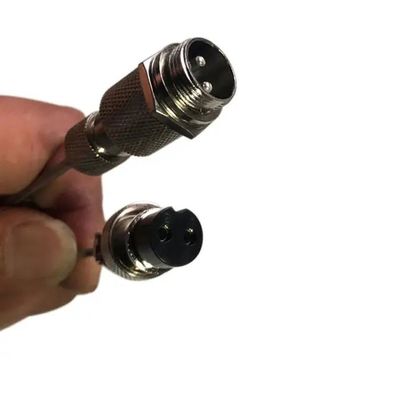

2 컨택트 커넥터 SS304 쉴드 연장 케이블이 있는 광물 절연 K형 열전대, 빠른 응답

광물 절연(MI) 열전대의 경우 기본 부품은 측정 요소, 절연, 보호 덮개입니다. 대부분의 상황에서 MI 열전대는 굽힘 가능성을 추가하기 위해 유연한 커넥터와 측정 정확도를 향상시키기 위해 보상 케이블과 일치합니다.

아머 스타일 열전대 구조

1. 측정 와이어의 경우 일반적으로 사용되는 유형이 여러 개 있습니다: K N E T J

2. 절연 재료: MgO(≥96%), Al2O3(≥99%)

3. 외부 덮개 재료:

- 304L & 316L SS: + 700°C

- 310 (25/20) SS : + 1100°C

- Inconel 600 : + 1150°C

- GH3030 & GH3039: 1200°C

4. 광물 절연 부품 표준

5. 커넥터: 일반적으로 이 부분은 굽힘 가능성을 높이기 위해 스프링으로 만들어집니다.

6. 연장 케이블: 보상/연장 유형을 선택할 때 열전대 지수와 일치해야 합니다.

실제 온도 측정에서 일반적으로 측정 장치와 긴 측정 거리가 있으며, 열전대 연결 조각과 측정 장치 사이의 온도 변화로 인한 온도 차이를 보상하기 위해 열전대 보상 와이어가 생성됩니다.

보상 케이블은 다음과 같은 장점이 있습니다: 열전대 온도 측정 라인의 물리적 특성 및 기계적 특성 개선; 다중 가닥 코어 또는 소구경 보상 와이어를 사용하여 측정 라인 유연성 개선 및 연결 편의성; 외부 간섭을 쉽게 차폐; 측정 라인 비용 절감.

열전대 케이블 등급

A: 연장 등급 케이블

와이어 구성이 열전대 와이어와 완전히 동일하며, 열전대 기호 번호 뒤에 문자 “X”로 표시됩니다. 예를 들어 “KX”“JX”“TX”

B: 보상 등급 케이블

와이어 구성이 열전대 와이어와 다르지만 와이어 기전력(EMF) 값은 0-100℃ 또는 0-200℃에서만 열전대 와이어와 동일합니다. 열전대 기호 번호 뒤에 문자 “C”로 표시됩니다. 예를 들어 “KC”“JC”“TC”
