제품 상세 정보:
결제 및 배송 조건:
|
| 애플리케이션: | 보일러 판 | 너비: | 5mm~120mm |
|---|---|---|---|
| 기준: | GB, ASTM, JIS, AISI, BS | 재료: | 바이메탈 |
| 두께: | 0.1mm | 제품명: | 바이메탈 스트립 |
| 색상: | 은 | 예어: | 바이메탈 스트립 |
| 강조하다: | 5J1480 바이메탈 스트립 온도 조절기,바이메탈 스트립 온도 제어,온도 유발 기계적 움직임 스트립 |
||

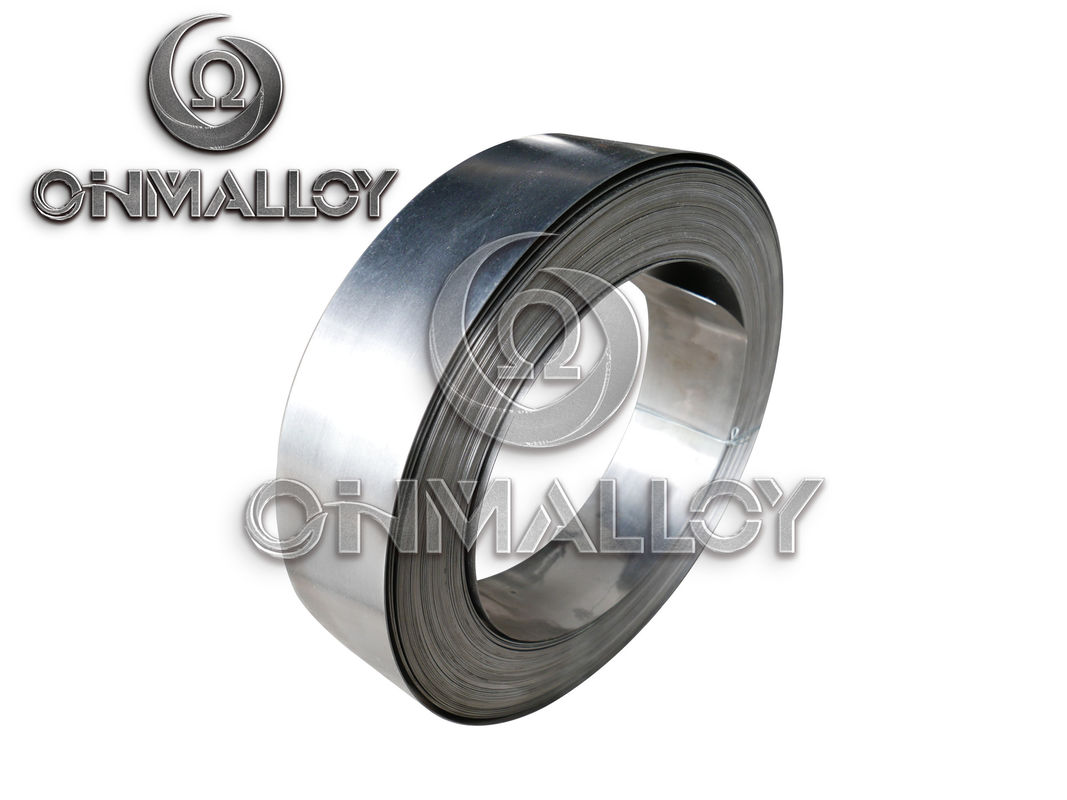

OhmAlloy-5J1480 (바이메탈 스트립)
(일반명: 135)
바이메탈 스트립은 온도 변화를 기계적 변위로 변환하는 데 사용됩니다. 이 스트립은 서로 다른 금속 두 개로 이루어진 스트립으로 구성되며, 일반적으로 강철과 구리 또는 경우에 따라 강철과 황동이 사용됩니다. 이 스트립은 가열될 때 다른 속도로 팽창합니다. 스트립은 리벳팅, 브레이징 또는 용접을 통해 전체 길이에 걸쳐 함께 접합됩니다. 다른 팽창률은 평평한 스트립을 가열하면 한 방향으로, 초기 온도보다 낮게 냉각되면 반대 방향으로 구부러지게 합니다. 열팽창 계수가 높은 금속은 스트립이 가열될 때 곡선의 바깥쪽에, 냉각될 때 안쪽에 위치합니다.
스트립의 측면 변위는 두 금속 중 어느 하나의 작은 길이 방향 팽창보다 훨씬 큽니다. 이 효과는 다양한 기계 및 전기 장치에 사용됩니다. 일부 응용 분야에서는 바이메탈 스트립이 평평한 형태로 사용됩니다. 다른 응용 분야에서는 컴팩트함을 위해 코일 형태로 감겨 있습니다. 코일 형태의 더 긴 길이는 감도를 향상시킵니다.
두 금속의 열팽창 차이가 스트립의 훨씬 더 큰 측면 변위를 유발하는 방식을 보여주는 바이메탈 스트립의 다이어그램입니다.
구성
| 등급 | 5J1480 |
| 고팽창층 | Ni22Cr3 |
| 저팽창층 | Ni36 |
화학 조성 (%)
| 등급 | C | Si | Mn | P | S | Ni | Cr | Cu | Fe |
| Ni36 | ≤0.05 | ≤0.3 | ≤0.6 | ≤0.02 | ≤0.02 | 35~37 | - | - | 잔량 |
| 등급 | C | Si | Mn | P | S | Ni | Cr | Cu | Fe |
| Ni22Cr3 | ≤0.35 | 0.15~0.3 | 0.3~0.6 | ≤0.02 | ≤0.02 | 21~23 | 2.0~4.0 | - | 잔량 |
| 밀도 (g/cm3) | 8.2 |
| 20°C에서의 전기 저항 (Ωmm²/m)0.8±5%열전도율, λ/ W/(m*°C) | 22 |
| 탄성 계수, E/ Gpa | 147~177 |
| 굽힘 K / 10⁻⁶ °C⁻¹ | (20~135°C) |
| 14.3응용 분야: 이 재료는 주로 자동 제어 장치 및 계측기(예: 배기 온도계, 온도 조절기, 전압 조정기, 온도 릴레이, 자동 보호 스위치, 다이어프램 미터 등)에서 온도 제어, 온도 보상, 전류 제한, 온도 표시기 및 기타 열 감지 부품을 만드는 데 사용됩니다.특징: 온도 조절 바이메탈의 기본 특성은 온도 변화에 따른 굽힘 변형으로 인해 특정 모멘트가 발생한다는 것입니다. 온도 조절 바이메탈 스트립은 두 개 이상의 금속 또는 합금 층이 전체 접촉면을 따라 단단히 결합되어 있으며, 온도에 따라 모양이 변하는 열 감지 기능 복합체입니다. 여기서 활성층의 높은 팽창 계수는 활성층이라고 불리는 층이고, 낮은 팽창 계수의 층은 수동층이라고 불리는 층입니다.-70~ 350 | 선형 온도 (°C) |
| -20~ 180응용 분야: 이 재료는 주로 자동 제어 장치 및 계측기(예: 배기 온도계, 온도 조절기, 전압 조정기, 온도 릴레이, 자동 보호 스위치, 다이어프램 미터 등)에서 온도 제어, 온도 보상, 전류 제한, 온도 표시기 및 기타 열 감지 부품을 만드는 데 사용됩니다.특징: 온도 조절 바이메탈의 기본 특성은 온도 변화에 따른 굽힘 변형으로 인해 특정 모멘트가 발생한다는 것입니다. 온도 조절 바이메탈 스트립은 두 개 이상의 금속 또는 합금 층이 전체 접촉면을 따라 단단히 결합되어 있으며, 온도에 따라 모양이 변하는 열 감지 기능 복합체입니다. 여기서 활성층의 높은 팽창 계수는 활성층이라고 불리는 층이고, 낮은 팽창 계수의 층은 수동층이라고 불리는 층입니다. | |
![]()
