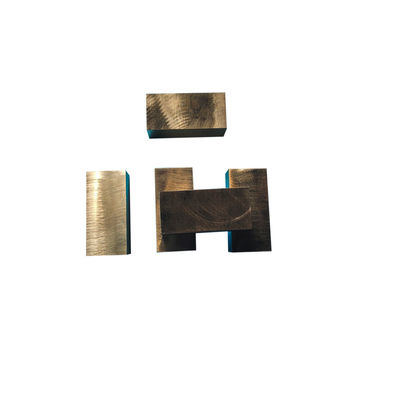

고인장 강도, 내식성 및 시효 경화 능력을 갖춘 베릴륨 구리 C17200 평강

베릴륨 구리 C17200 평면 막대기

일반적인 이름:C17200, 합금 25, CuBe2, QBe2.0, DIN 2.1247
CuBe2--C17200 베릴리움 구리는 가장 일반적으로 사용되는 구리 베릴리움 합금이며 상업 구리 합금과 비교하여 가장 높은 강도와 강도에 주목됩니다.C17200 합금은 appr. 2% 베릴륨과 그것의 궁극적 인 팽창 강도를 달성 200 ksi를 초과 할 수 있으며, 강도는 로크웰 C45에 접근합니다. 한편,전기전도성은 완전히 노화 상태에서 IACS의 최소 22%입니다..C17200은 또한 높은 온도에서 스트레스 완화에 뛰어난 저항성을 나타냅니다.

C17200 베릴륨 구리 합금의 전형적인 응용:
전기 산업:전기 스위치 및 릴레이 블레이드, 피지 클립, 스위치 부품, 릴레이 부품, 커넥터, 스프링 커넥터, 접촉 브리지, 벨빌 세척기, 내비게이션 도구, 클립
연결장치:용기, 용기, 용기, 용기, 용기, 용기, 용기
산업용:펌프, 스프링, 전기화학, 샤프트, 불꽃이 불지 않는 안전 도구, 유연한 금속 튜브, 기기 가구, 베어링, 부싱, 밸브 좌석, 밸브 줄기, 디아프라그마, 스프링, 용접 장비,롤링 밀 부품, 스프라인 샤프트, 펌프 부품, 밸브, 보르돈 튜브, 무거운 장비의 마모 판, 벨로, 광산 부품

국제 사양:
막대기/바스/튜브: ASTM B196,251,463; SAE J461,463AMS 45334534,4535; AMS4650,4651;
RWMA 4급
스트립: ASTM B194, AMS4530,4532; SAE J461,463
판: ASTM B194
와이어: ASTM B197, AMS4725, SAE J461,463
표지판: ASTM B194, SAE J461,463; AMS4530,4533,4534AMS4650,4651; RWMA 4급
유럽 표준: CuBe2, DIN 2.1247, CW101C ~ EN

참고:
ASTM: 미국 시험 및 재료 협회
SAE: 자동차 엔지니어 협회
AMS: 항공우주자재 사양 (SAE에서 발행)
RWMA: 저항 용접기 제조업체 협회
참고: 달리 명시되지 않는 한, 소재는 ASTM에 따라 생산됩니다.

속성

구리 기반 합금의 가장 좋은 특성 조합

구리-베릴륨 합금은 구리 합금에 특이한 기계적 및 전기적 특성의 광범위한 조합을 가지고 있습니다. 열처리 후 달성 된 기계적 강도는

모든 구리 합금 재료 중 가장 높은 성능이며 청동의 전기 전도성을 능가하는 높은 전기 전도성과 결합됩니다.

고강도 및 탄력 모듈

베릴륨 구리 합금은 열처리 후 매우 높은 기계적 특성을 달성 할 수 있으며, 팽성 강도 최대 1500 Mpa, 강도는 450 Vickers까지 높습니다.

이 합금의 강도는 스프링 소재로 사용될 때 높은 구부러진 스트레스에 견딜 수 있는 작고 가벼운 부품의 설계를 가능하게 한다.

굽는 형태성

베릴리움 구리 는 연금 또는 냉동 작업으로 복잡한 모양으로 형성 될 수 있습니다.

가장 높은 기계적 특성을 형성 후 적절한 열처리로 달성 할 수 있습니다.

높은 피로력

베릴리움 구리 는 역 구부러기 (최고 300 MPa) 에서 피로에 대한 탁월한 저항을 나타냅니다.다른 합금이 같은 수준의 신뢰성을 제공하지 못하는 응용 프로그램.

높은 전기 전도성

베릴리움 구리는 합금과 온도에 따라 IACS 22에서 70%까지의 높은 전기 전도성을 나타냅니다. 베릴리움 구리는 종종 높은 전류 밀도 스프링 재료로 사용됩니다.

열처리

열처리는 이 합금 시스템에서 가장 중요한 과정입니다.베릴륨 구리는 간단한 낮은 온도 열 처리에 의해 단단해지는 독특한이 작업 은 두 가지 기본 단계 를 포함 합니다. 첫 번째 단계 는 용액 굽기, 두 번째 단계 는 침수 또는 노화 경화 입니다.

용액 응축

전형적인 합금 CuBe1.9 (1.8-2%) 의 경우 합금은 720 ° C에서 860 ° C 사이에 가열됩니다. 이 시점에서 함유 된 베릴륨은 기본적으로 구리 매트릭스 (알파 단계) 에 해소됩니다.방 온도까지 빠르게 소화하면 이 고체 용액 구조가 유지됩니다.이 단계의 재료는 매우 부드럽고 유연하며 도출, 형성 롤링 또는 냉면으로 쉽게 냉면 할 수 있습니다.용액 응열 작업은 공장의 과정의 일부이며 일반적으로 고객이 사용하지 않습니다.온도, 온도에서의 시간, 완화 속도, 곡물 크기와 경도는 모두 매우 중요한 매개 변수이며 ohmalloy에 의해 엄격하게 제어됩니다.

나이 들면서 굳어지는 것

노화 경화 는 물질의 강도를 크게 향상 시킨다. 이 반응은 일반적으로 합금 및 원하는 특성에 따라 260°C에서 540°C 사이의 온도에서 수행된다.이 순환은 녹은 베릴륨이 매트릭스와 곡물 경계에서 베릴륨이 풍부한 (가마) 단계로 침착하게 만듭니다.이 침착물의 형성이 물질의 강도를 크게 증가시키는 것입니다. 도달 된 기계적 특성의 수준은 온도와 온도 시간에 의해 결정됩니다.베릴륨 구리 는 방 온도 에서 노화 하는 특징 이 없다는 점 을 인정 해야 합니다..

적용

우리의 합금은 자동차, 전자, 항공, 석유 및 가스, 시계,전기화학 산업, 등 베릴리움 구리는 이러한 분야에서 커넥터, 스위치, 릴레 등과 같은 다양한 애플리케이션에서 접촉 스프링으로 널리 사용됩니다.
