 |
|
|
|
제가 지금 온라인 채팅 해요
인증

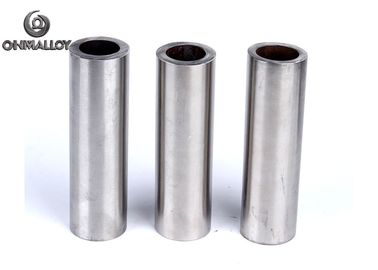

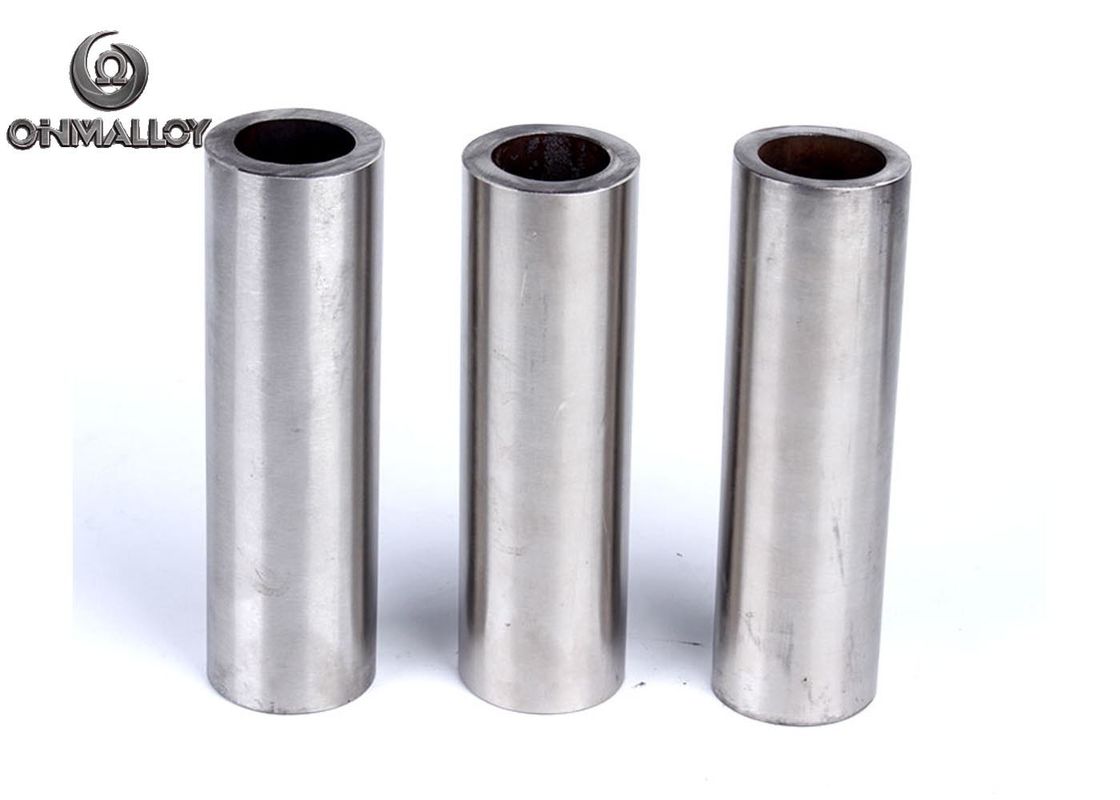

인바 36 (4J36) 합금 튜브 - 정밀 기기를 위한 초저 CTE
|
제품 상세 정보:
결제 및 배송 조건:
|
상세 제품 설명
| Material: | 4J36 | Supply Type: | tube |
|---|---|---|---|
| Color: | Primary Color | Surface: | Bright and Smooth |
| 강조하다: | 인바 36 합금 튜브,저 CTE 합금 튜브,정밀 기기 합금 튜브 |
||
극저 CTE 인바르 36 (Ni36) 합금 - 1.6*10^(-6)/°C 확장 제어 ASTM F1684 측정 및 냉동 시스템 인증
4J36 (인바르), 또한 일반적으로 FeNi36 (64FeNi 미국에서는) 로 알려져 있으며, 독특한 낮은 열 팽창 계수 (CTE 또는 α) 로 주목되는 니켈·철 합금이다.
4J36 (인바르) 는 높은 차원 안정성이 요구되는 곳, 예를 들어 정밀 기기, 시계, 지진 크리프 미지, 텔레비전 그림자 마스크 프레임, 모터의 밸브,반마그네틱 시계지형조사에서, 1차 (고정밀) 고도 평준화 작업이 이루어질 때, 사용된 평준화 스탠드 (leveling rod) 는 나무, 유리섬유 또는 다른 금속 대신 인바르로 만들어집니다.인바르 스프루트는 실린더 내부의 열 확장을 제한하기 위해 일부 피스톤에 사용되었습니다..
정상 성분 %
| 니 | 35~37.0 | 페 | 발. | Co | - | 네 | ≤0.3 |
| 모 | - | 큐 | - | Cr | - | 원 | 00.2~0.6 |
| C | ≤0.05 | P | ≤0.02 | S | ≤0.02 |
전형적인 물리적 특성
| 밀도 (g/cm3) | 8.1 |
| 전기 저항성 20°C(Ωmm2/m) | 0.78 |
| 저항성 온도 요인20°C~200°C)X10-6/°C | 3.7~3.9 |
| 열전도, λ/W/(m*°C) | 11 |
| 큐리점 Tc/°C | 230 |
| 탄력 모듈, E/ Gpa | 144 |
확장 계수
| θ/°C | α1/10-6°C-1 | θ/°C | α1/10-6°C-1 |
| 20~60 | 1.8 | 20~250 | 3.6 |
| 20~40 | 1.8 | 20~300 | 5.2 |
| 20~20 | 1.6 | 20~350 | 6.5 |
| 20~0 | 1.6 | 20~400 | 7.8 |
| 20~50 | 1.1 | 20~450 | 8.9 |
| 20~100 | 1.4 | 20~500 | 9.7 |
| 20~150 | 1.9 | 20~550 | 10.4 |
| 20~200 | 2.5 | 20~600 | 11.0 |
전형적인 기계적 특성
| 팽창 강도 | 길쭉함 |
| MPa | % |
| 641 | 14 |
| 689 | 9 |
| 731 | 8 |
저항성 온도 요인
| 온도 범위, °C | 20~50 | 20~100 | 20~200 | 20~300 | 20~400 |
| aR/ 103*°C | 1.8 | 1.7 | 1.4 | 1.2 | 1.0 |
열처리 과정
| 열처리 과정 | |
| 스트레스 완화를 위한 반열화 | 530~550까지 가열°C1 ~ 2 h를 유지하십시오. |
| 소화 | 고장 가해지는 것을 제거하기 위해, 냉면, 냉면 과정으로 꺼내야 합니다.°C 진공 상태에서 30분 기다려 |
| 안정화 과정 |
1) 보호 매체에서 830까지 가열°C20분 기다려 1시간, 끄 2) 소화로 인한 스트레스로 인해 315까지 가열°C1~4시간 기다려 |
| 주의 사항 |
1) 열처리에 의해 단단해질 수 없습니다. 2) 표면 처리 는 모래 분출, 닦기 또는 비닐화 할 수 있습니다. 3) 합금은 70%에서 25% 염화수소 주름 용액을 사용할 수 있습니다.°C산화 된 표면을 제거하기 위해 |
연락처 세부 사항
Ohmalloy Material Co.,Ltd
담당자: Mr. Qiu
전화 번호: +8613795230939
회사에 직접 문의 보내기
