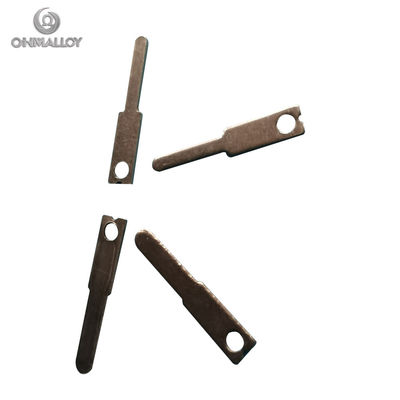

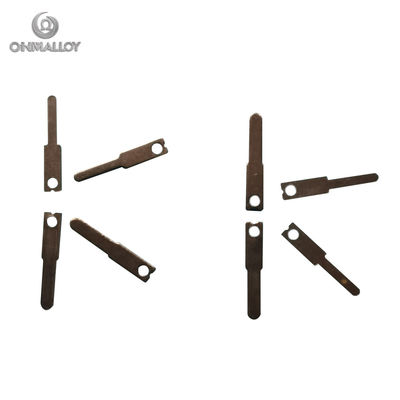

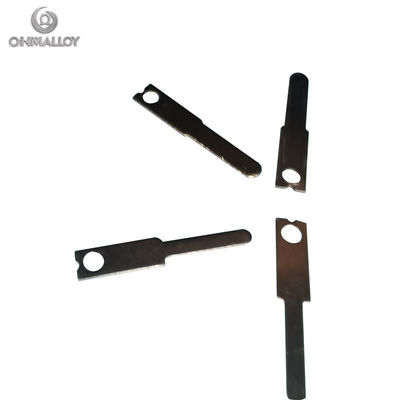

KP/KN 핀 타입 K 열전대 커넥터 (크로멜-알루멜 접점 핀)

열전대 k-type KP KN 크로멜 알루멜 합금

1. 재료 구성 및 특성

다리 합금 지정 화학적 조성 주요 특성

양극(KP)크로멜 등가 Ni 89-91%, Cr 9-10%, Si/Mn ≤1% 비자성, 저항률 0.71 μΩ·m

음극(KN)알루멜 등가 Ni 94-97%, Al 1.5-2.5%, Mn 1.5-2.5%, Si ≤1% 자성, 저항률 0.23 μΩ·m

2. 성능 사양

매개변수 값 표준/참고

온도 범위(와이어 등급)단기:-200°C ~ 1,300°CIEC 60584-1에 따라 최대 1,260°C

장기:0°C ~ 1,100°C최적 안정성 범위

온도 범위(연장) 0°C ~ 200°C200°C 이상에서는 제한된 정확도

EMF 출력 41 µV/°C1,000°C에서 백금 67 기준

정확도(Class 1) ±1.5°C또는±0.4%(>0°C) 더 큰 값

±2.5°C(-200°C ~ 0°C) 극저온 허용 오차

산화 저항1,000°C 미만에서 Type J/T/E보다 우수 Cr2O3 보호층

3. 환경 호환성 및 제한 사항

권장 분위기:

• 산화성: 공기, 연소 배기 가스(전기로)
• 불활성 가스: 아르곤, 질소(최대 1,100°C까지 완전 성능)

금지 조건:

시나리오 고장 메커니즘 완화

황 함유 가스 황화 → 취성 파괴 H2S/SO2 환경 회피

교대 산화 환원 사이클 보정 드리프트 >5°C 사이클 응용 분야에서 Type N 사용

진공 >1시간(>800°C) 크롬 증발 최대 60분 노출

H2/CO 분위기 녹색 부식(815-1040°C) 세라믹 보호 튜브

4. 경쟁 우위

• 비용 효율성: 귀금속 유형(R/S/B)보다 30~50% 저렴
• 방사선 경도: Type J에 비해 핵 응용 분야에서 선호
• 수명: 900°C에서 Type J보다 5배 더 김(J에서 Fe 산화)

5. 정밀 허용 오차 표준

등급 허용 오차 공식 응용 컨텍스트

Class 1±1.5°C또는±0.004×|t| (°C) 항공 우주, 보정 실험실

Class 2±2.5°C또는±0.0075×|t| (°C) 산업 공정 제어

|t| = 절대 온도(°C); 고정밀 요구 사항에 대한 특수 오류 등급(±0.4%) 사용 가능

추가 기술 노트

연결 모범 사례:

• EMF 안정성을 위해 MgO 절연 니켈 합금 연장 와이어 사용
• 구리 단자 회피 → 습한 환경에서 갈바닉 부식

노화 방지:

• 850°C에서 2시간 사전 노화는 정밀 센서의 드리프트를 감소시킵니다.

물리적 특성:

속성KP 값 KN 값

밀도(g/cm³) 8.5 8.6

인장 강도 ≥490 MPa ≥390 MPa

신율 ≥10% ≥15%

열전대는 온도 감지 공정에 사용되며 표시 및 제어를 위해 온도계에 연결됩니다. 열전대와 온도계는 열전대 연장 케이블/열전대 보상 케이블을 통해 전기적으로 전도됩니다. 이러한 열전대 케이블에 사용되는 도체는 온도 감지에 사용되는 열전대와 유사한 열전기(emf) 특성을 가져야 합니다.

저희 공장은 주로 열전대 와이어, 스트립 및 케이블을 제조하며 온도 측정 기기에 사용됩니다. 당사의 열전대 제품은 모두 GB 및 IEC584-3(국제 표준)을 준수하여 제작됩니다.

열전대 스트립은 열전대 커넥터의 중공 핀, 열전대 스페이드 및 열전대 커넥터의 접점을 생산하는 데 사용할 수 있습니다.

응용 분야
• 가열 – 오븐용 가스 버너
• 냉각 – 냉동고
• 엔진 보호 – 온도 및 표면 온도
• 고온 제어 – 철 주조
